设备技术参数：
一、设备概述：

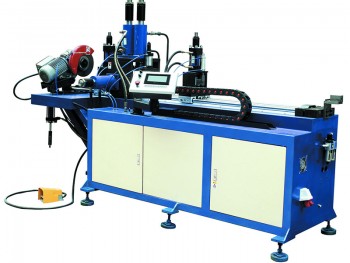

伏特SK-CKJ-63/80/100/125型数控液压高速冲孔机是我司开发的新一代全自动液压高速防盗网、护栏、门花、货架、展示架、方管、圆管冲孔机，该机在钢管、锌钢、不锈钢、铝型材市场得到非常热烈的欢迎和肯定。可加工直径在Ф80、壁厚4.0mm内的铜管、铝管、铁管、钢管、槽钢、角铁及壁厚为2.0mm的不锈钢管，亦可加工规格为80×80mm以下、壁厚4.0mm内的不同材质的方管、圆管及异型管。（具体可按客户要求定做）该机具有良好的稳定性、重复性好、效率高等特点，而且能在复杂形状的管件上加工半孔或全孔。通过更换模具可加工各种不同规格及形状的孔径，该机冲孔平整无毛刺，定位准确，可生产各种新型防盗网（菱形防盗网、梅花防盗网、圆管方管防盗网、亦可做门花、护栏、货架、展示架、扁铁、扁钢、槽钢、角铁等冲孔使用）。整机夹紧、升降等机构采用气压或液压控制，工件定位（X、Y坐标）由伺服驱动，整机控制采用微电脑控制，通过触摸屏界面进行参数设定及操作切换，操作简单方便，并可储存100个以上产品加工参数。冲孔机视频：//v.youku.com/v_show/id_XNTcwMzEzNjcy.html咨询热线：18902894128王先生
该液压高速冲孔机广泛应用于不锈钢（锌钢、铝合金、钢管、焊管、无缝管、方管、圆管、扁铁、槽钢、角铁）型材、风扇厂、空调配件厂、天线厂、货架厂、金属家具厂、汽车配件厂、建筑材料生产企业等五金管件、型材冲孔加工。可按客户要求量身定做自动化、半自动化设备。
二、主要技术参数：
设备型号
SK-CKJ-63
SK-CKJ-80
SK-CKJ-100
SK-CKJ-125
最大圆管规格
Ф50（铜、铝、钢）
Ф80（铜、铝、钢）
Ф100（铜、铝、钢）
Ф100（铜、铝、钢）
最大方管规格
50×50
80×80
100×100
100×100
最大加工壁厚
0.6mm（不锈钢）
1.0mm（不锈钢）
1.5mm（不锈钢）
2.0mm（不锈钢）
最大加工壁厚
1.0mm（铜、铝、钢）
1.5mm（铜、铝、钢）
2.5mm（铜、铝、钢）
3.5mm（铜、铝、钢）
冲孔规格
Ф3.5～Ф15mm
Ф3.5～Ф20mm
Ф3.5～Ф30mm
Ф3.5～Ф40mm
一次送料最大长度
1500mm
1500mm
1500mm
1500mm
连续加工孔数量
不限
不限
不限
不限
最大工件长度
6000mm
6000mm
6000mm
6000mm
加工效率
2-3秒/孔
2-3秒/孔
2-3秒/孔
2-3秒/孔
最大送料速度
1200mm/S
1200mm/S
1200mm/S
1200mm/S
X轴重复定位精度
±0.05mm
±0.05mm
±0.05mm
±0.05mm
电源规格
380±10V，50HZ
380±10V，50HZ
380±10V，50HZ
380±10V，50HZ
设备总功率
3kw
4.5kw
6.5kw
8.5kw
工作压力
70Mpa
100Mpa
140Mpa
170Mpa
外形尺寸
2500×650×1350mm
2500×650×1350mm
2500×650×1350mm
2500×650×1350mm
三、功能特点：
1、人性化操作界面，仅需输入产品的孔位坐标参数即可进行产品加工，无需专业人员编程。
2、控制系统：触摸屏操作界面+FATEK数字控制系统+台湾台达伺服系统。
3、加工范围广：通过更换模具可加工Ф3.5-Ф40mm的孔（具体可按客户要求定制）。
4、本机能在复杂形状的工件上加工全孔或半孔。
5、本机可连续加工无限个孔，并可储存100个以上产品加工参数。
6、产品检索方面，可按序号检索、编号检索、亦可逐行检索。
7、机床调整方便，换模迅速，可大大节省调机时间。
8、自动化加工产品一致性好，产品质量更稳定。
9、该机型适用于任何等距离与不等距离孔距的工件冲孔。
